在编辑SOLIDWORKS Toolbox组件时，我们经?；嵊龅揭恍┪粗拇砦螅恢朗鞘裁丛蛟斐傻?。硕迪科技列出4个在编辑Toolbox组件时常见的几个误解点和正确的做法。

目 录：

★ 1 为什么我无法使用导出和导入选项向表中添加任何其他配置？

★ 2 “创建配置/部件”选项有什么用？

★ 3 我是否应该打开父零件或已创建的零件，然后根据我的要求更改零件的草图或尺寸，并继续将其用作工具箱零件。

★ 4 Toolbox文件夹中的“ToolboxStandards.xml”文件有什么用

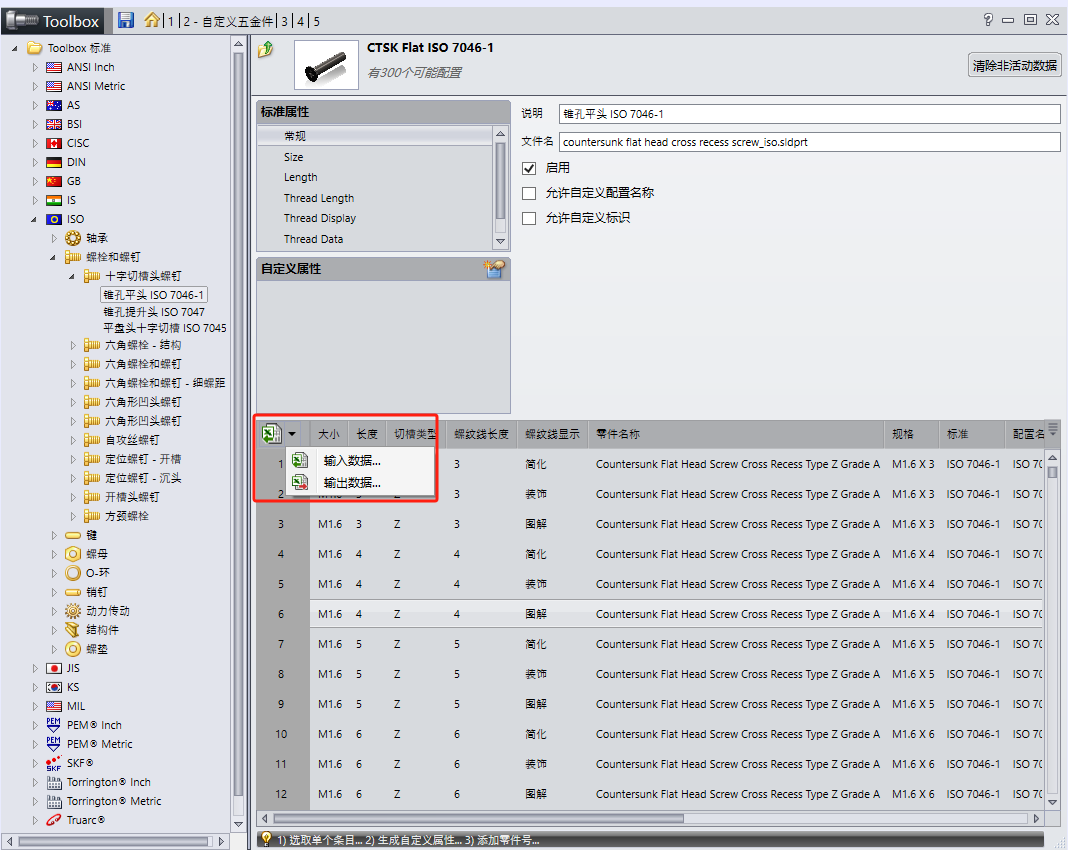

一.为什么我无法使用导出和导入选项向表中添加其他配置？

★ 在 Microsoft Excel? 中处理导出的数据时，您只能选择输入部件号、说明和注释，这些都是用户输入字段。

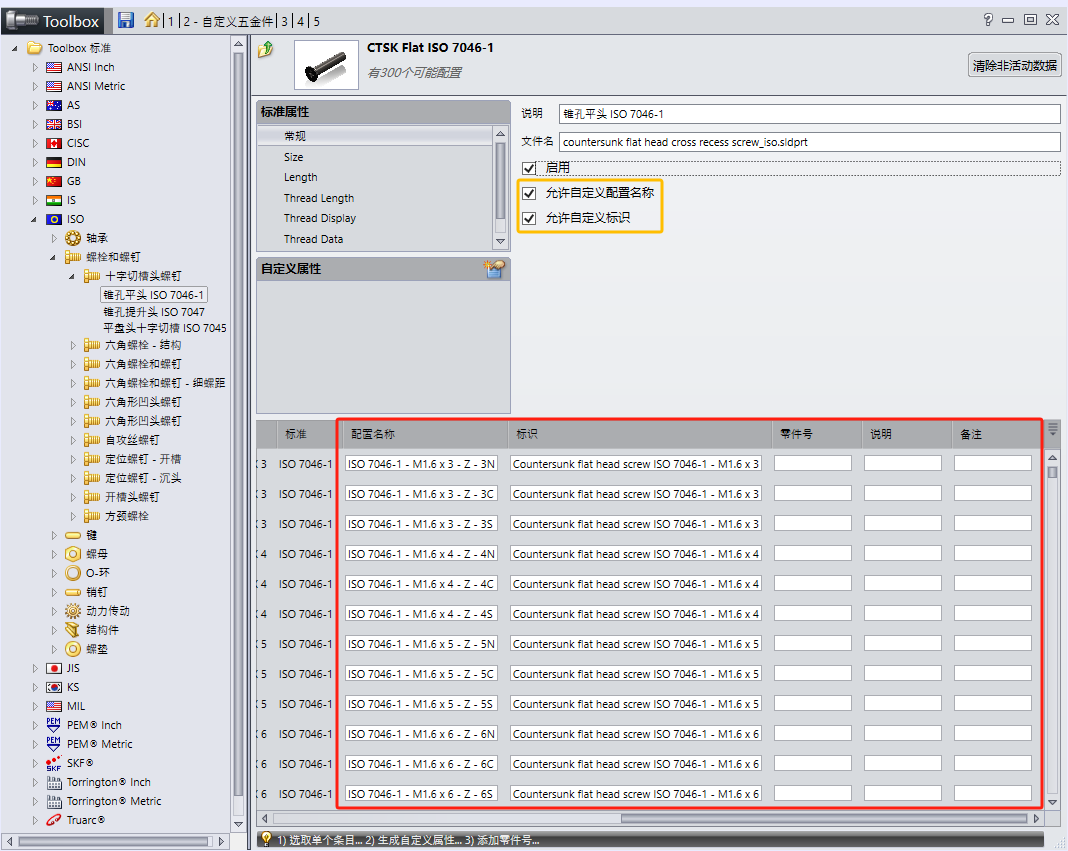

您甚至可以在指定的列中自定义配置名称和称号，但必须选中 "允许自定义配置名称 "和 "允许自定义称号"。这样这些列也打开了用户输入数据的权限

★ 但需要注意的是，用户必须避免在电子表格中添加或修改任何其他信息。

即使可以在表格中看到工具箱组件的尺寸、长度、凹槽类型等属性定义，也不应在电子表格中指定或更改值定义。

在这些规范之外对列中的数据进行任何更改，都会导致电子表格无法正确导入到工具箱设置中。

您甚至可以在指定的列中自定义配置名称和称号，但必须选中 "允许自定义配置名称 "和 "允许自定义称号"。这样这些列也打开了用户输入数据的权限

★ 与此选项相关的最常见误解是：认为我们可以在 Excel 表格中添加新尺寸和所有配置，然后直接导入到工具箱中，但这是不正确的。excel 的导入和导出适用于文本可编辑字段，如配置名称、名称、部件号、描述和注释。

★ 您只能从“工具箱”>“标准属性”>“大小”中添加新大小。

二.“创建配置/部件”选项有什么用？

★ 如果公司最初设置工具箱的 CAD 管理员知道如何正确使用该选项，那么该选项将非常有用。

★ “创建配置/部件”选项减少了在使用工具箱时创建新配置或部件所需的时间。

★ 每当用户首次在装配体中添加任何元件时，都会在指定文件夹中的主零件文件或零件中创建配置或零件（取决于 3-User 设置页面中的设置）。现在，为单个组件执行此操作所需的时间非常少，但如果我们一次提前创建所有配置或部件，也可以节省这段时间。

三.我是否应该打开父零件或已创建的零件，并根据我的要求更改零件的草图或尺寸，并继续将其用作工具箱零件。

★ 不建议通过打开零件直接更改 Toolbox 父零件或派生零件。您很可能会因为未解方程而导致草图出错。

★ 您应仅从 Toolbox Settings 页面更改 Toolbox 组件，这样不仅可以只编辑可编辑的参数，还可以避免任何错误.

四. Toolbox文件夹中的“ToolboxStandards.xml”文件有什么用？

★ 此文件是在安装 SOLIDWORKS 期间创建的。通过安装管理器，您可以指定要安装的 Toolbox 标准，从而更轻松地管理 Toolbox 数据。

★ 您可以从此文件打开 （是） 和关闭 （No） 标准。ToolboxStandards.xml文件存储在此过程中所做的选择。

★ 在升级过程中，标记为“否”的标准将被忽略。查看此文件有助于确定标准缺失或未更新的原因。
