使用SOLIDWORKS设计产品出工程图，当模型中存在透明零部件时，由于位置摆放会遮挡其他零件。这会影响零件在工程图中展示装配关系。我们可能会采用剖视图或改变视图方向来展示被遮挡的零件。

SOLIDWORKS 2023版本发布了工程图中透视透明的零部件功能。应用此功能可以让工程图更加简洁明了的展示零部件位置关系。

1.打开装配体文件，包含一个 “透明的茶色花瓶”零件，一个“瓦片”零件。

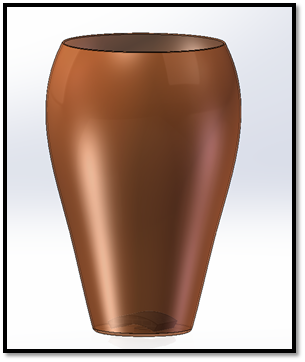

花瓶

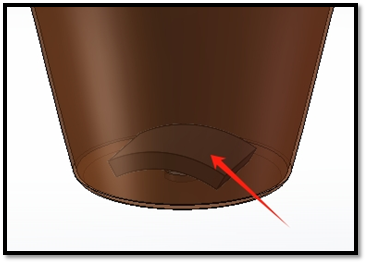

底部瓦片

2.为装配体创建工程图

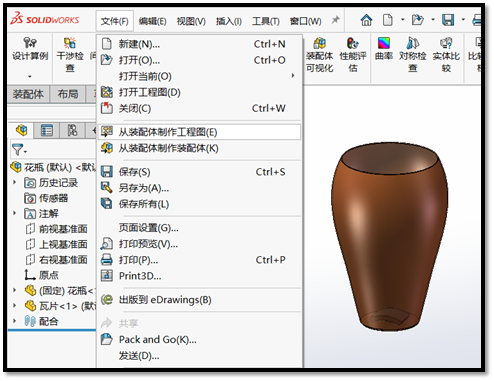

点击软件顶部菜单中文件选项-从装配体制作工程图，为装配体绘制工程图纸。

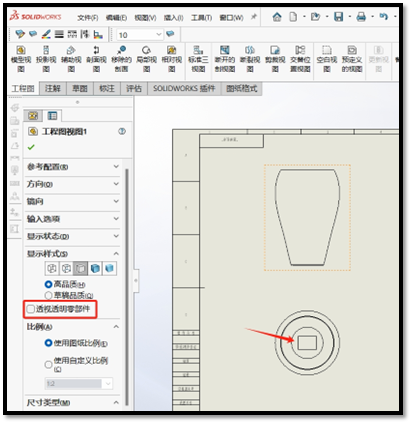

3.工程图中添加视图，可以看到图纸中只能看到花瓶，底部的瓦片被遮挡住了。但是在俯视图中我们可以从瓶口看到内部瓦片轮廓。说明瓦片确实存在。

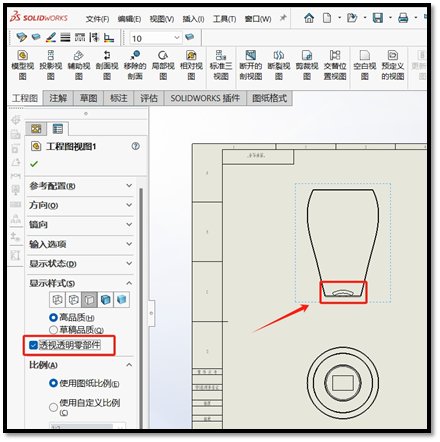

4.鼠标左键单击主视图，在左侧工程图试图栏中找到显示样式下面-透视透明零部件选项，我们勾选，可以看到原来被遮挡的瓦片成功在主视图显示出来。

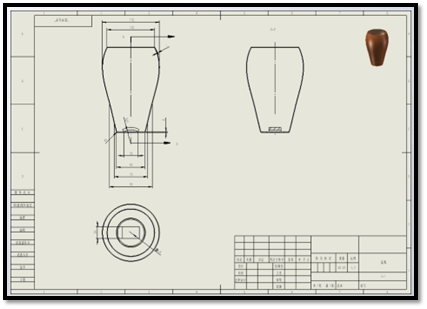

5.继续为零件标注尺寸信息完成工程图信息。

总结：装配体存在透明零件，我们为其绘制工程图时可以通过勾选透视透明零部件选项显示出被遮挡的零件，降低工程图的复杂程度，提升出图效率，同时降低识图难度。当然我们也可以不勾选次选项，防止造成零件装配缺失。
