SOLIDWORKS Flow Simulation是一个功能强大的通用计算流体动力学 (CFD) 包，直接集成到SOLIDWORKS CAD环境中。

Flow Simulation 的基础包包括模拟流体流动、传热、多种流体混合和旋转的能力。这种功能组合使其非常适合分析各种工业设备。

混合问题

流体的混合可以通过定义多个不同入口流动条件的静态混合器来处理，或者通过定义“旋转区域”的旋转搅拌器来处理。

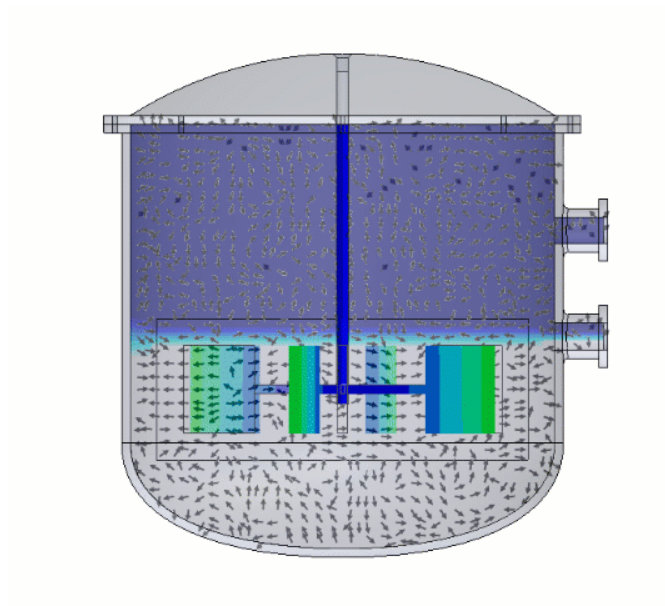

在下面的混合罐示例中，分析中包括两种流体，并且最初在罐中分离

分析以“时间相关”方式运行，因此可以随时间监测流体浓度，并且可以测量搅拌器的扭矩和功率以比较各种设计下的电机要求。

对于涉及自由表面、多个搅拌器或往复运动的更复杂的问题，SIMULIA XFlow是一个应该考虑的独立工具。

换热器

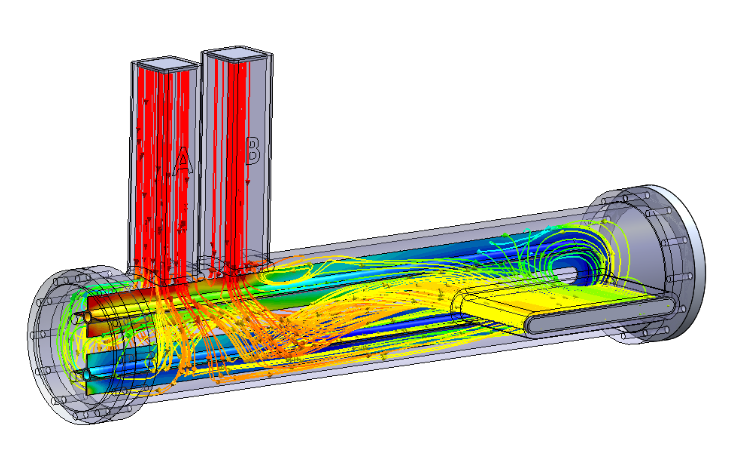

在创建 SOLIDWORKS Flow Simulation 项目时启用“传导”选项可以定义热源并模拟共轭传热的效果。一个常见的例子是管壳式热交换器。下图显示了一个简单的水气热交换器，但也可以分析具有数百根管子的复杂模型。

“流体子域”的定义允许代表不同的流体区域。在这种情况下，默认流体是空气，并且在铜管内应用水的流体子域。

可以快速提取传热速率以及换热器上的压降。

空气处理

空气处理设备和抽油烟机如下图所示，可以使用SOLIDWORKS Flow Simulation 的核心功能进行分析。“多孔介质”定义允许过滤器、格栅和其他复杂介质的简化表示。

Flow Simulation 的可选 HVAC 附加模块允许跟踪人体舒适度参数，并提供“示踪研究”，允许将污染物注入现有的 Flow 研究。

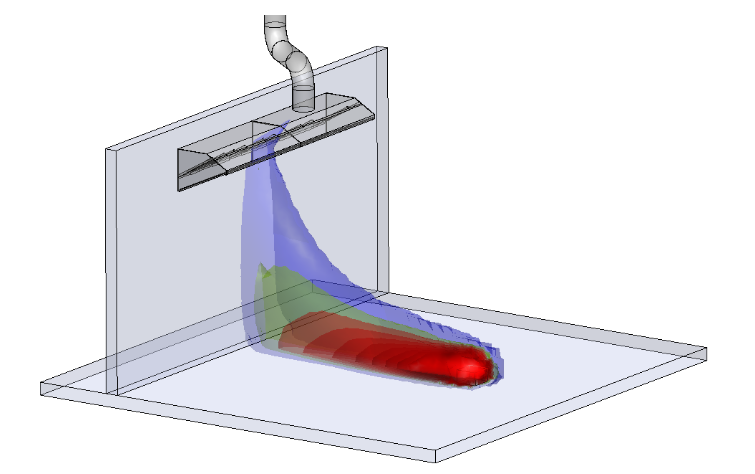

在上图中，一氧化碳示踪剂从靠近抽油烟机的源注入。绘制一氧化碳的等值面以可视化高浓度区域。
